木工開料機數控系統
該系統采用EZ-601控制器，搭配EZ-DM3224c遠程I/O模塊，具有數控CNC功能，可滿足復雜加工要求，已廣泛應用于板式家具開料，開孔、木門雕刻等設備。特點
系統優勢：采用高實時性內核，采用EtherCAT總線架構，可擴展性強
人機交互：基于Windows的人機交互，操作方便
加工效率：對加工軌跡進行路徑規劃，提高加工效率
調試方便：集成木工開料相關加工工藝
互聯互通：預留ERP通信接口，可以實現ERP，生產數據采集系統的快速對接
支持手輪引導、手輪倒行
支持用戶手動編輯開槽鉆孔圖形
硬件配置
名稱 | 型號 | 技術參數 | 是否標配 |
智能型控制器 | EZ-601 | 4核處理器、主頻2.0GHz,內存4G，硬盤SSD64G | 標配 |
EtherCAT 遠程I/O模塊 | EZ-DM3224c | 2路模擬量輸出、32路輸入、24路輸出、 1路編碼器輸入 | 標配 |
手持脈沖發生器 | PE503 | 5V供電手持脈沖發生器、支持3軸操作 | 選配 |
軟件配置
名稱 | 版本號 | 功能 |
木工開料機系統 | V1.0 | 3軸數控系統，適用用于4工序開料機 |
V2.0 | 3軸數控系統，適用于單主軸排式換刀、轉盤換刀 | |
V3.0 | 4軸數控系統，適用于雙主軸排式換刀、轉盤換刀、 拉米諾加工 |

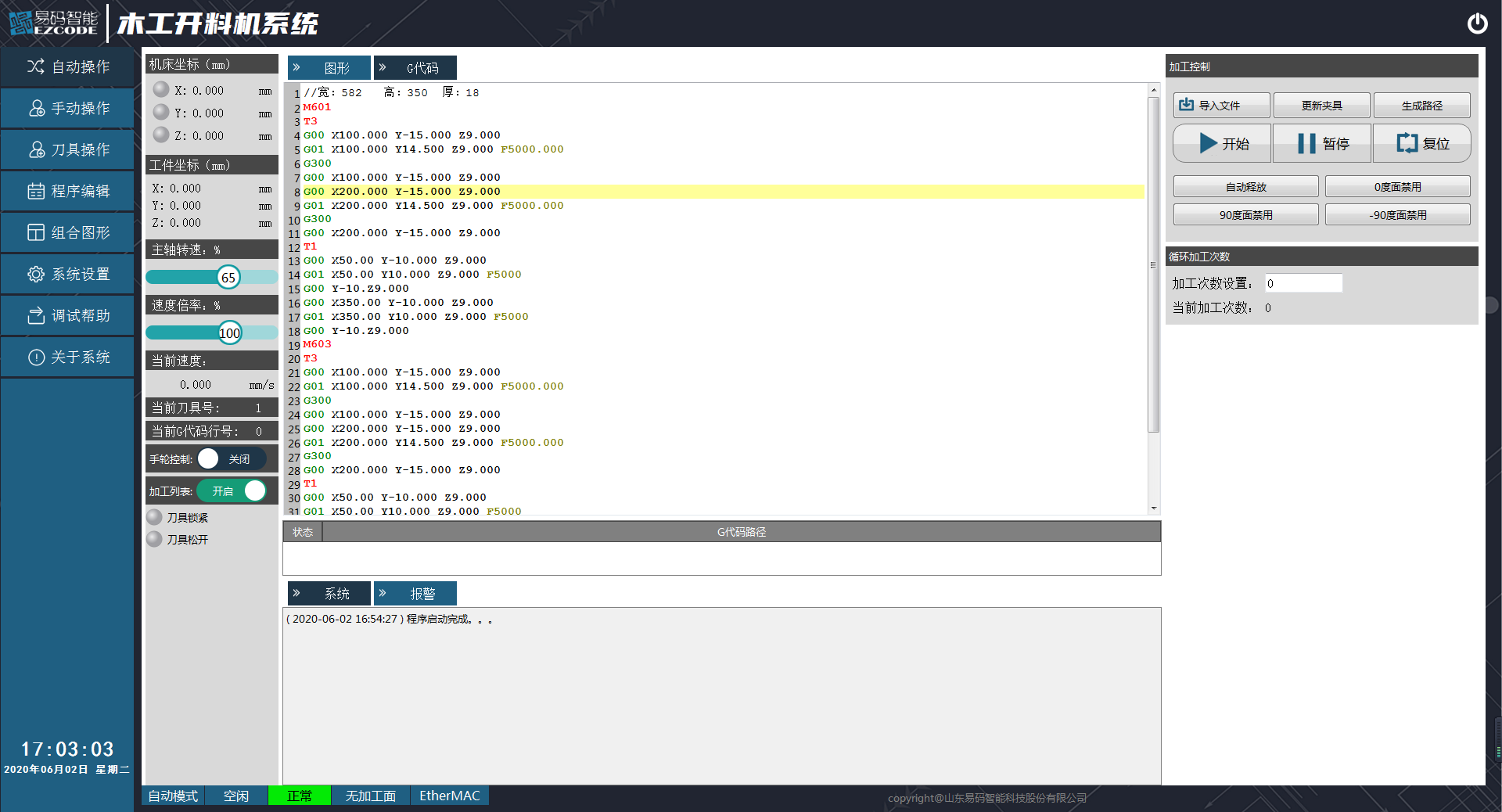

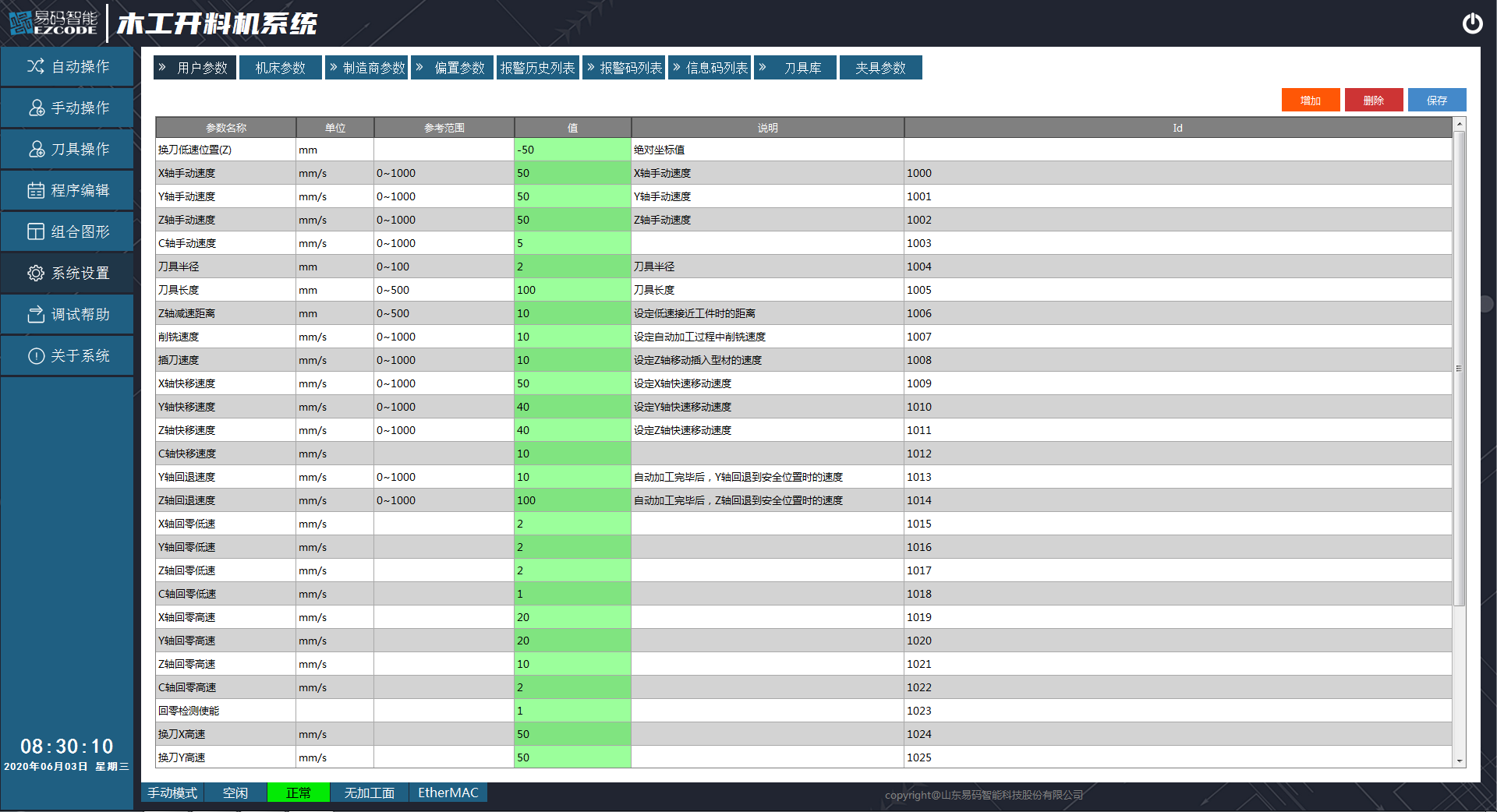

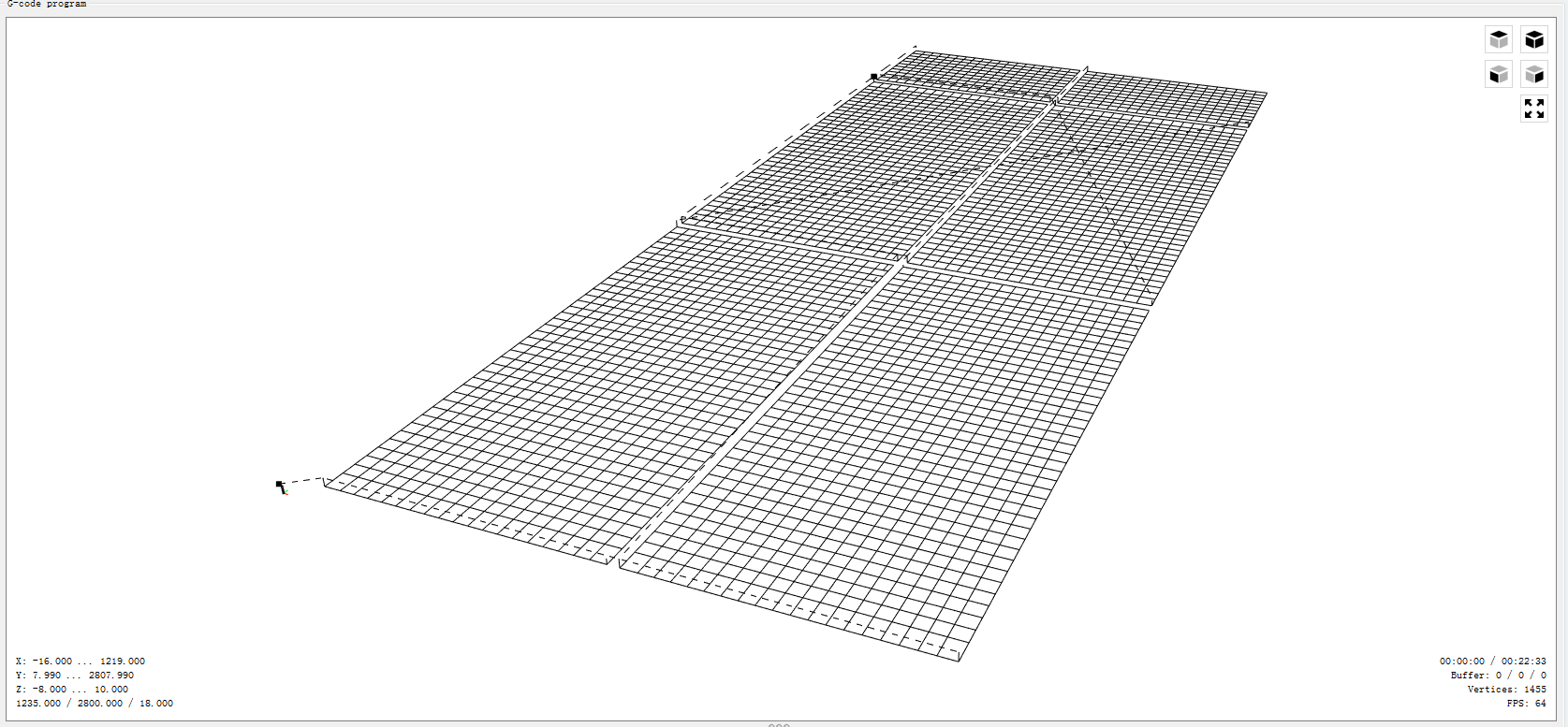

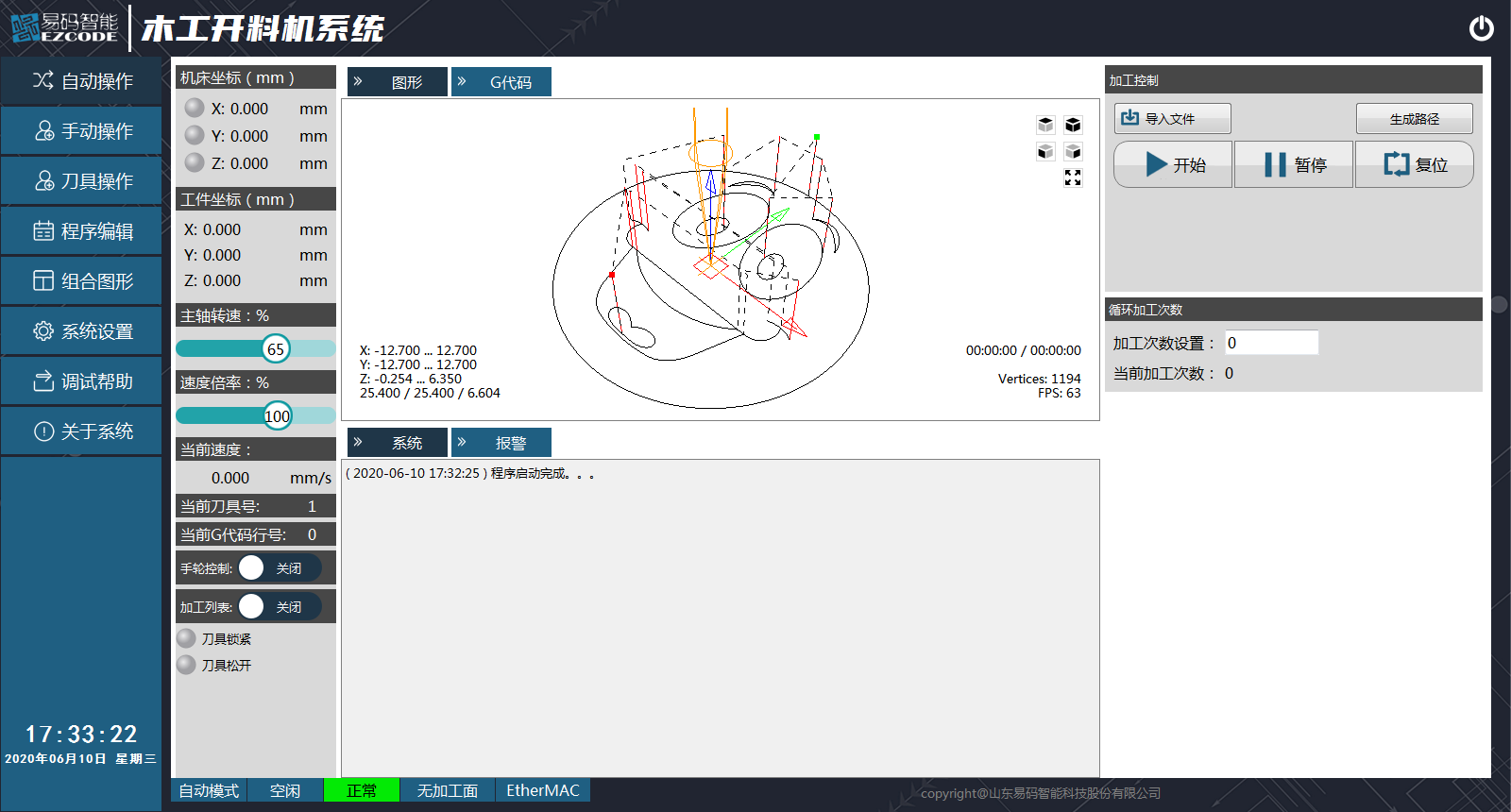

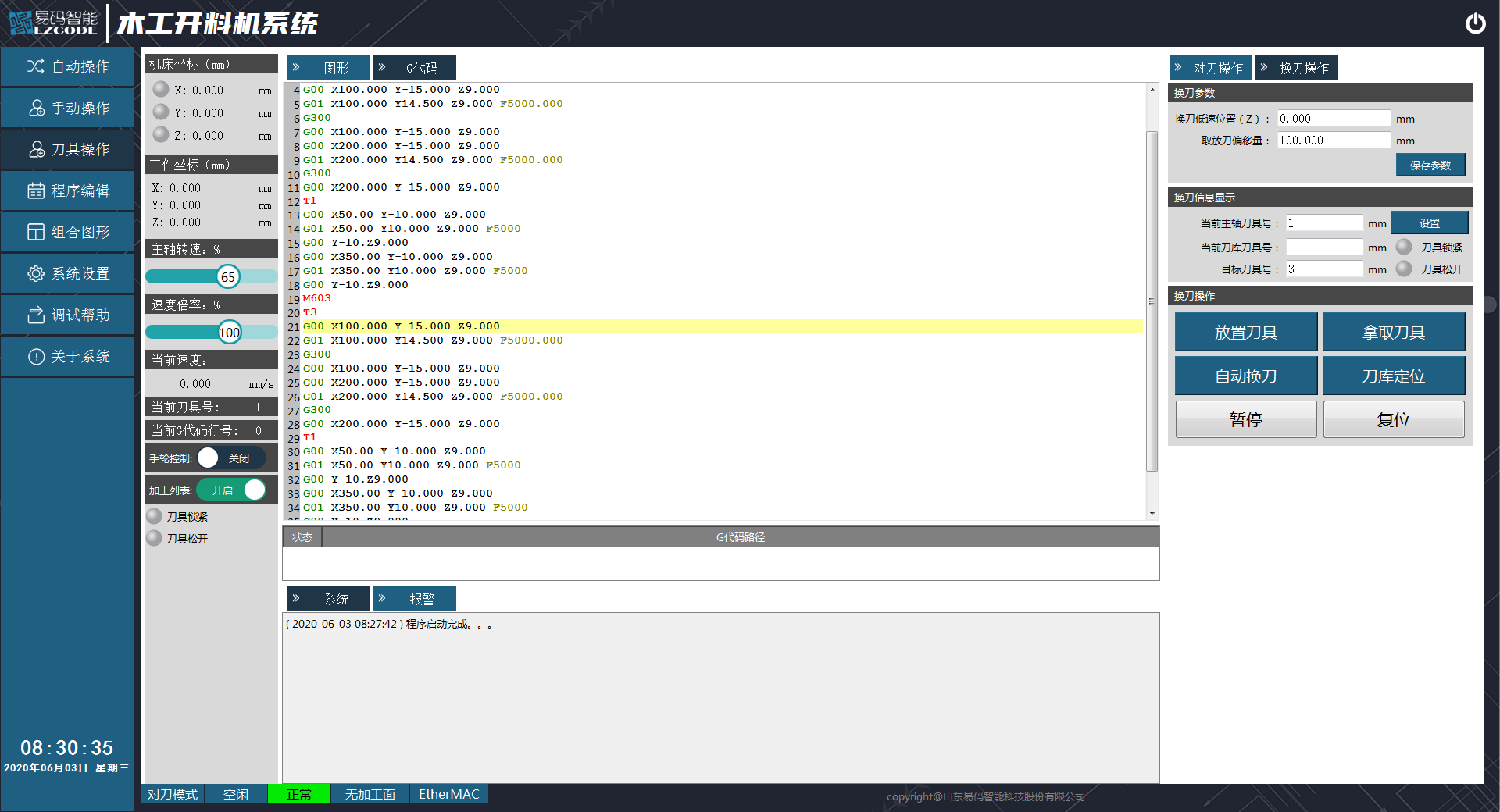

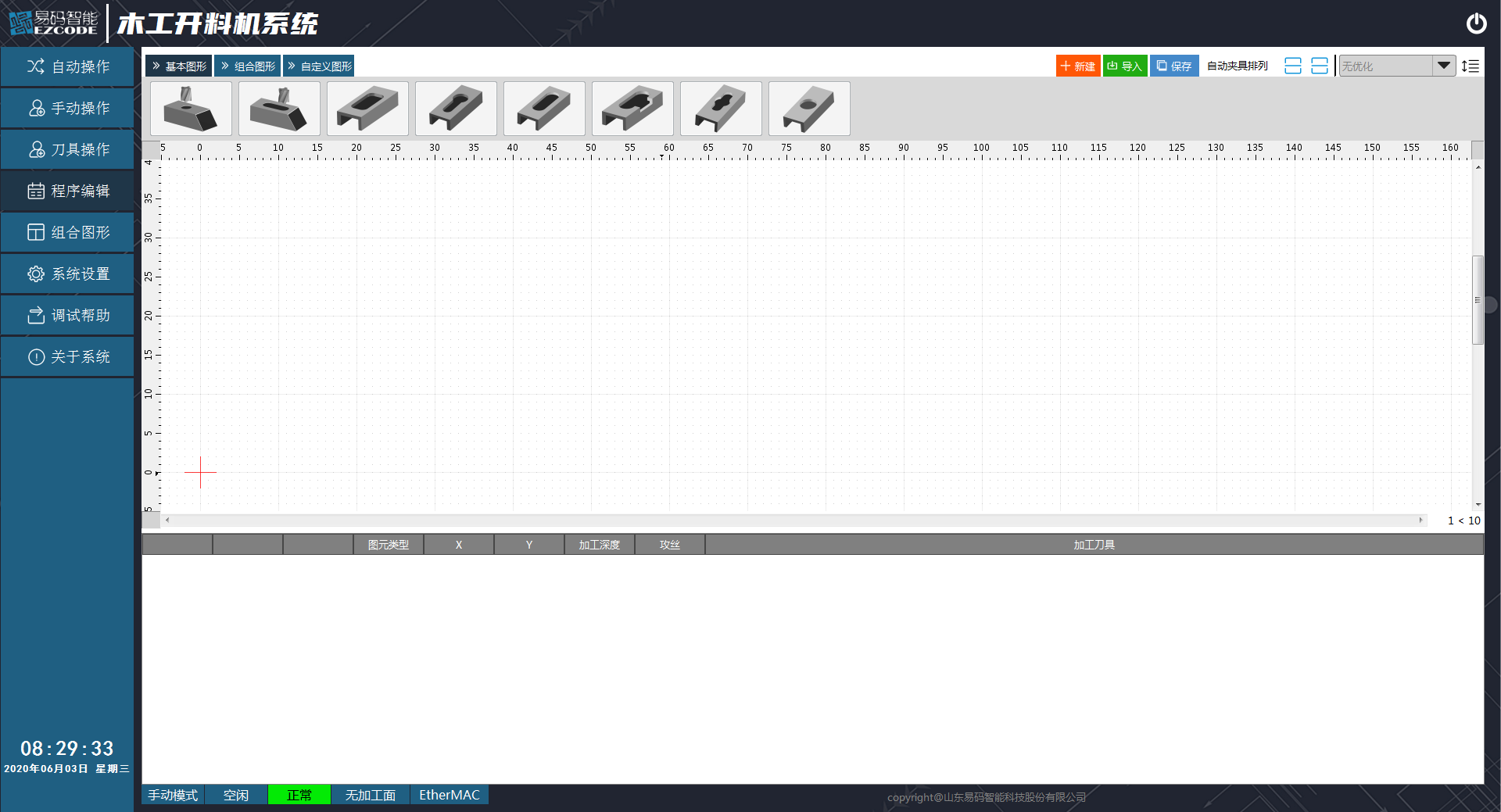

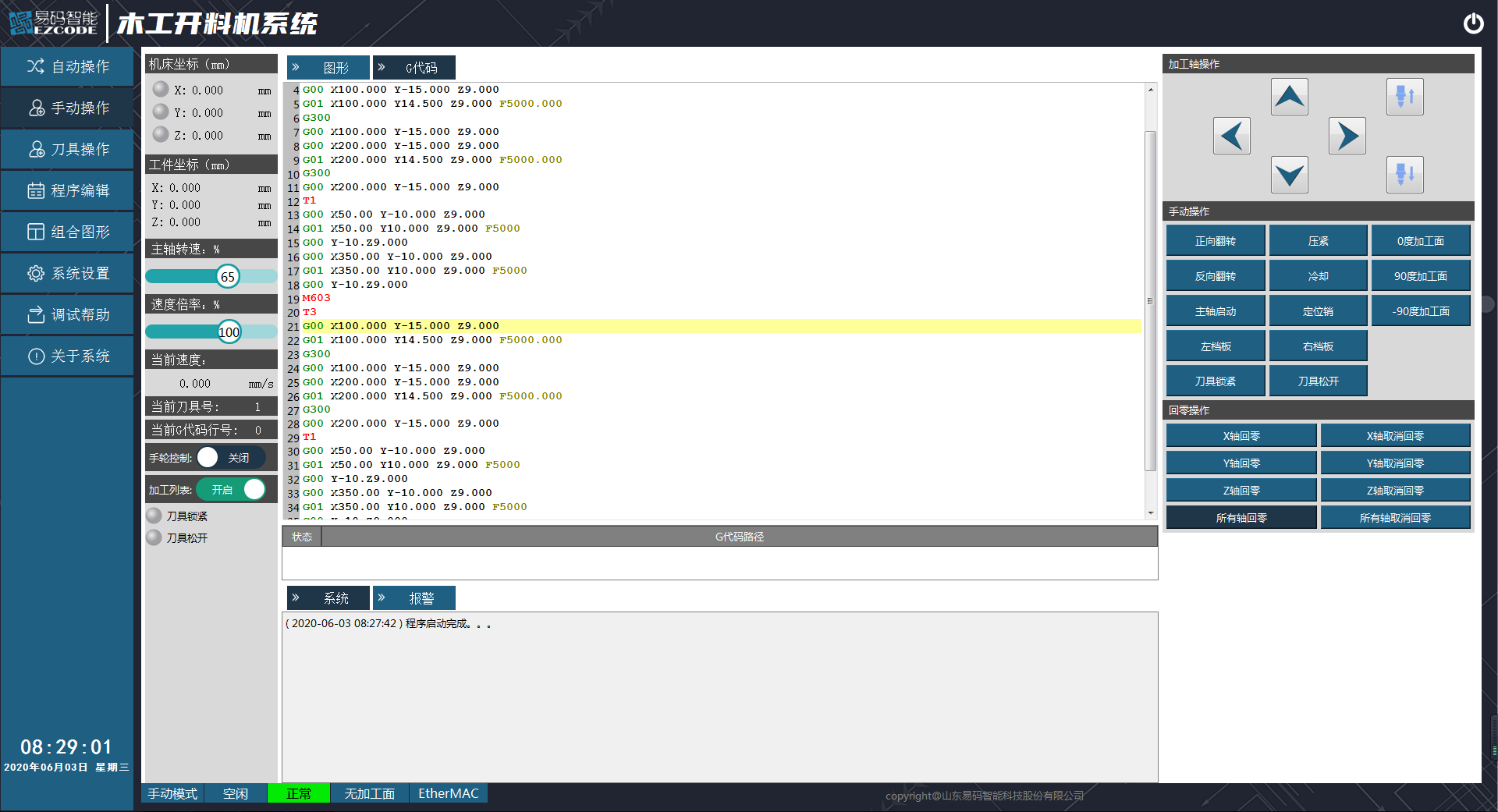

系統界面

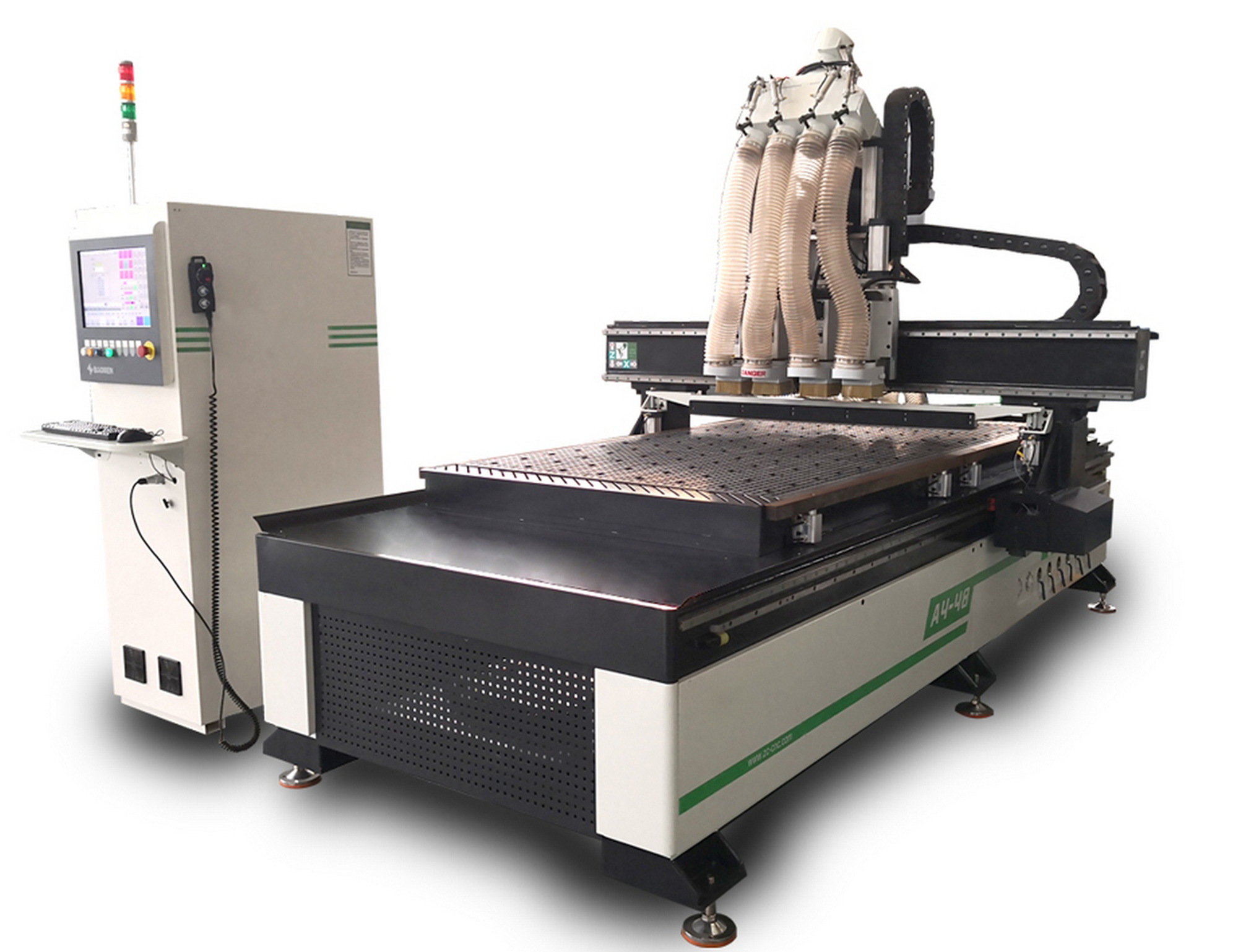

外觀示例
